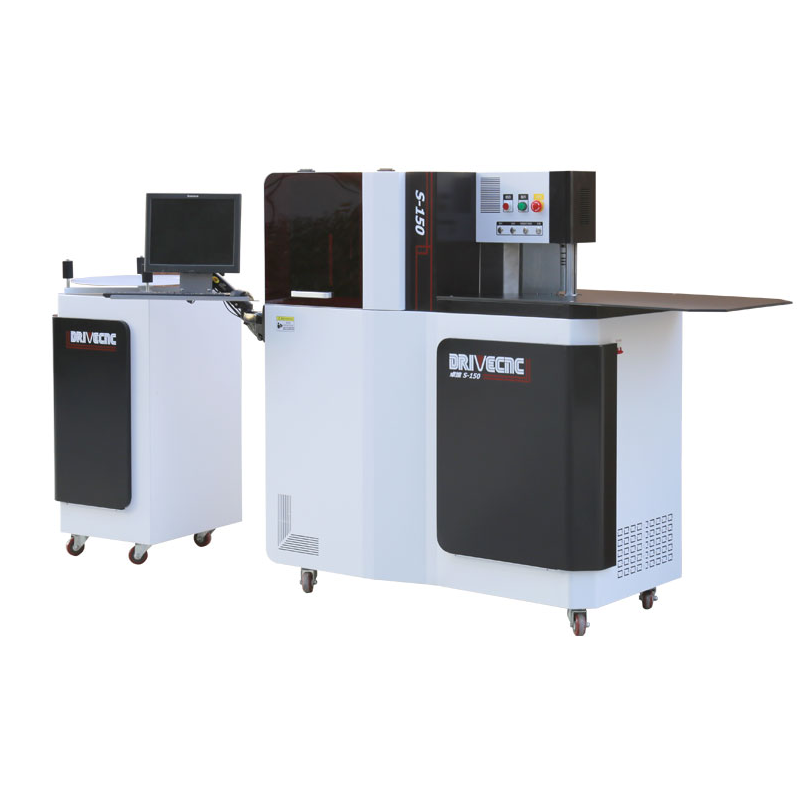

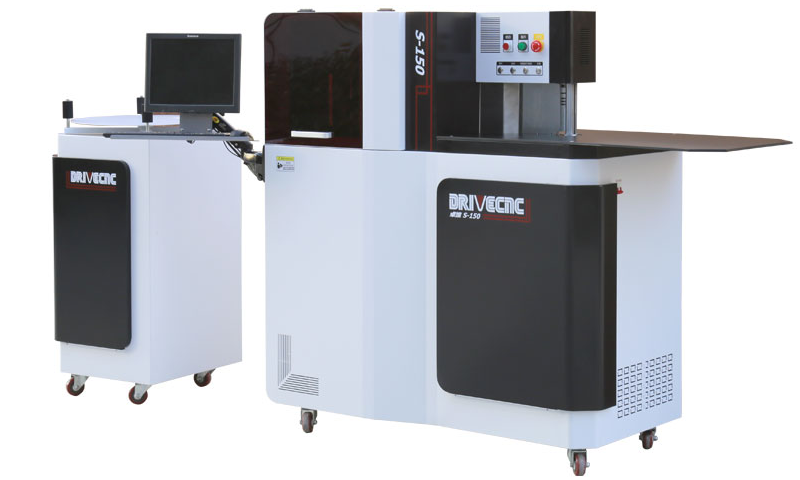

卓維S150多功能圍字機
卓維S150多功能圍字機
采用TBI滾珠絲桿傳動，由高性能伺服電機帶動的高速切割機構；切刀采用韓國克洛伊車刀，每個刀片有八個切削角可以使用。
描述
卓維S150多功能圍字機
產品細節
|
|

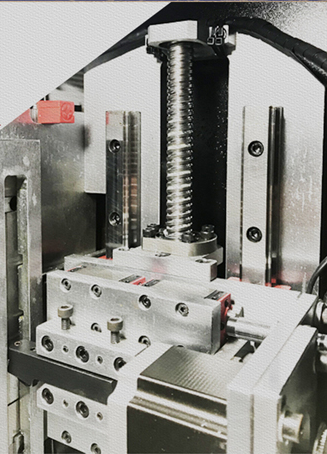

采用TBI滾珠絲桿傳動，由高性能伺服電機帶動的高速切割機構；切刀采用韓國克洛伊車刀，切割效果好，消耗成本低，更換方便。每個刀片有八個切削角可以使用。 |
|

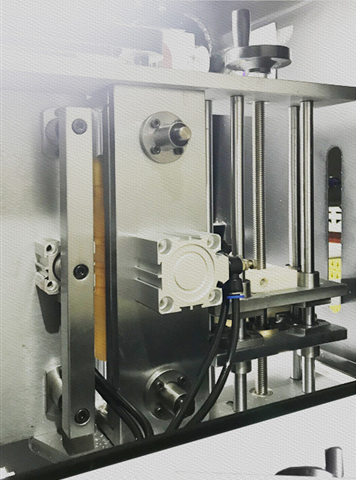

采用SDA系列氣缸可以手動夾緊材料，上料方便，可以根據材料厚薄自動適應，保持恒定壓力；通過節流閥調整氣流大小，改變氣缸伸縮速度。 |
|
|
|

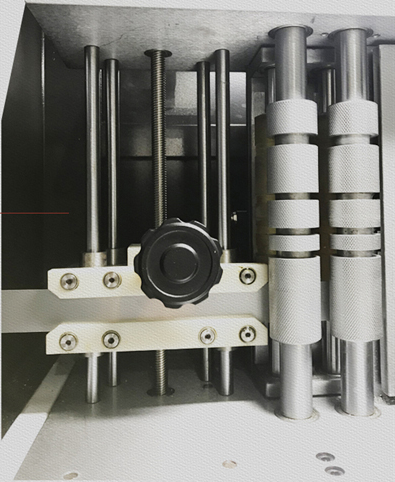

采用絲桿傳動手搖式調整材料寬度調整方便快捷；曲線滾輪導向送料，保證材料華東順暢；一鍵式材料高度鎖緊。四組直線導軌華東結構確保夾料板平穩不晃動 |
|

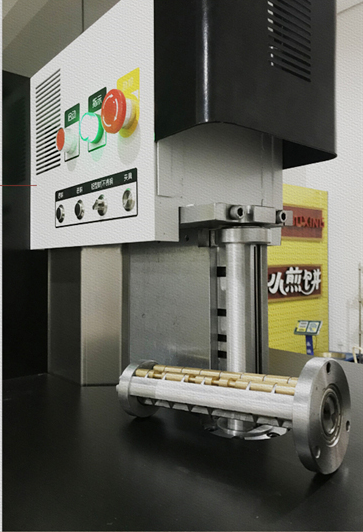

采用氮化加工工藝的盤形切割刀體，硬質合金刀粒；道具整體動平衡小于一克，保證在高速旋轉時的穩定性，不震動。正面切割角度是60度-135度，可以擺刀背面切割，確保型材字開槽精美 |
|
|
|

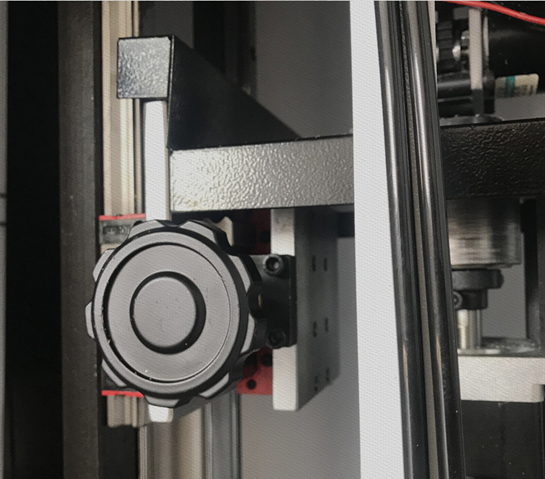

具有專利的一鍵式機構，根據不同材料厚度一鍵式調節 |
|

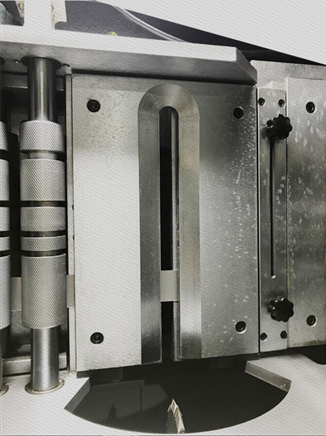

采用兩套彎弧結構，保證不銹鋼的彎弧力度和鋁型材的彎弧速度，拍弧結構和擠弧機構分開，確保做字效率 |
|
|
|
采用集成化I/O電路板，線路布置簡介，一鍵式銑刀和側刀切換功能；整體電路強弱分離，保證設備穩定性。 |
?
技術參數
|
送料系統 |
輥軸滾壓式連續送料機構（閉環送料反饋系統） |
|
開槽系統 |
絲桿傳動式韓國克洛伊刨刀切料機構\氣動升降式旋轉銑刀切料機構 |
|
折彎系統 |
雙軸聯動拍弧系統/雙軸聯動銅軸輥?zhàn)訑D弧系統（不劃傷鋁材） |
|
驅動電機 |
伺服電機2臺 ?步進電機3臺 |
|
設備重量 |
340KG |
|
外形尺寸 |
主機L1500mm*W850mm*H1550mm送料臺L500mm*W500mm*H1100mm |
|
材料類別 |
鋁型材 不銹鋼 ?鍍鋅板 ?平板鋁 （高度20mm-150mm） |
|
材料厚度 |
不銹鋼（0.3mm-0.8mm）鍍鋅板（0.4mm-1.0mm）鋁型材（0.6mm-1.5mm） |
|
支持格式 |
*.AI ?*.PLT ??*.DXF ?*. NC |
|
送料精度 |
長度±0.1mm ???半徑＞10mm |
|
運動控制 |
眾為興四軸運動控制卡/樂創四軸運動控制卡 |
|
軟件系統 |
AutoDrive ?自動彎字系統/CBS4自動彎字系統 |
|
輸入電壓 |
220V ?50Hz ?3.5KW |
|
空氣壓力 |
0.6-0.8Mpa |
???
